尊龙凯时

尊龙凯时

耐磨青铜、AMS-合金等铜合金优质供应商

手艺咨询热线:

0769-82855009
联系方法
天下效劳热线:18002915910

联系人:袁先生
座机:0769-82855009
手机:18002915910
邮箱:heddaca@sina.com
地点:东莞市长安镇锦厦社区S358省道太安路263号(即德爱小学公交站台旁)

历史纪录

C17200铍铜合金是什么质料?铸造开裂缘故原由有那些?

泉源:尊龙凯时   宣布时间:2020-12-26   点击量:2502

C17200铍铜合金是什么质料

       通过对C17200铍铜合金铸造开裂的样品举行化学因素、微观组织及微区因素剖析,使用扫描电镜和能谱剖析手段,从微观组织和质料内部组织两方面临铸造开裂的缘故原由举行了剖析。效果批注,铸态组织中保存夹杂和片层状的共晶组织是导致C17200铍铜合金铸造开裂的主要缘故原由。

       铍青铜是一种典范的沉淀强化型合金,经冷加工和固溶时效热处置惩罚后,可抵达高强高硬的目的,享有有色金属“弹性之王”的美誉。因铍铜合金具有高强高弹,优良的耐磨性、抗侵蚀性及弹性滞后小等特点,被普遍应用于航空航天、仪器仪表、矿山冶金、汽车家电等行业,主要用于制造弹簧弹片、汽车零配件、耐磨轴承、接插件、温控器以及无火花工具等。随着信息手艺、通讯设施及电阻焊机零部件、清静工具、金属模具质料等方面的开发应用,铸锻铍铜合金的需求量增添迅速,特殊是近些年兴起的海底通讯电缆中继器外壳用套管、发电机环、非晶带用急冷轧辊等等,应用领域很是辽阔。限于铍资源的稀缺和生产工艺的重大性,只有少数几个国家能够生产铍青铜,由于铍铜合金在铸造加工历程中容易开裂,生产本钱高、成材率低,导致产品求过于供。本文针对铍铜合金铸造中开裂征象,通太过析质料化学因素,使用扫描电镜视察开裂的组织形貌以及能谱剖析要领,对铍铜合金铸造开裂的缘故原由举行剖析,为提高产品质量和刷新工艺提供相关依据

       尊龙凯时·(中国游)官方网站

C17200铍铜合金取样

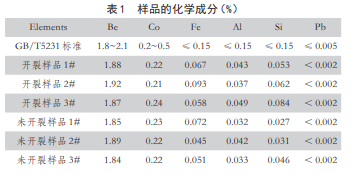

        为了找出铍青铜合金铸锭在铸造历程中开裂的基础缘故原由,本文的相关研究是基于外部条件(熔铸工艺、铸锭规格、铸造工艺等)完全相同的情形下,主要剖析质料的内部组织。划分取3组开裂和未开裂的样品举行化学因素、组织形貌和微区因素剖析,确定质料因素、内部组织对铸造性能的影响。使用ICP等离子体光电直读光谱仪对样品的化学因素举行检测,效果见表1。

        尊龙凯时·(中国游)官方网站

        尊龙凯时·(中国游)官方网站

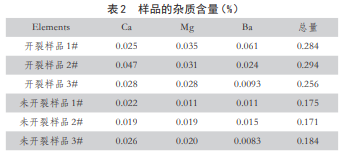

       从表1的效果可以看出,从化学因素上来讲,开裂和未开裂处的因素均知足GB/T5231-2012《加工铜化学因素和产品形状》中的要求?梢运,开裂和未开裂的样品中,作为合金元素主因素的Be、Co没有显着差别。杂质元素含量见表2,

从表2中可以看出,两类样品的杂质含量特殊是总量上保存显著差别,3组开裂样品的杂质总量要横跨未开裂样品的杂质总量。

       在铍铜合金中,Ca、Ba、Mg等元素是对合金性能有不良影响的有害杂质元素。Ca险些不溶于铜,Ba是生动的碱土金属元素,作为杂质保存的Ca、Ba在铍铜合金中以氧化物的形式保存。Mg在铍铜中会抑制Be元素的固溶度,由于第二相的爆发会影响合金的加工性能,随着有害杂质元素含量的升高其影响就越大。因此,在铍铜合金冶炼历程中,要严酷控制Ca、Mg、Ba等杂质元素的含量,种种杂质元素越低越好

       尊龙凯时·(中国游)官方网站

C17200铍铜合金金相磨练

      接纳0lympusGx51金相显微镜,划分视察开裂和未开裂样品的微观组织,裂纹的成因举行组织剖析,有助于相识形成裂纹的内在缘故原由。金相效果见图1和图2

      尊龙凯时·(中国游)官方网站

      尊龙凯时·(中国游)官方网站

      从金相检测效果来看,开裂处的样品中保存夹杂点和粗大β相,并且晶粒巨细很是不匀称;而未开裂处的样品则晶界清晰、晶粒匀称、晶内无夹杂异物

      铍青铜在高温下具有优异塑性,完全具备顺遂地举行铸造加工的要求。但由于合金熔铸历程中,原质料内部组织和化学成份会保存一定的不匀称性,铜与其中的杂质形成了低熔点共晶物。加热时,晶界上的低熔点物质爆发熔化引起晶界弱化,会严重降低质料的塑性;铸造历程中晶界处的变形较大,而晶界处又往往是冶金缺陷、第二相和非金属夹杂较量集中的地方。另外,铸锭中的共晶组织使铍铜体现出了显着的热脆性,在铸造应力的作用下容易爆发热裂纹。上述多种缘故原由是合金在铸造历程中裂纹爆发和扩展的主要缘故原由

C17200铍铜合金铸造开裂缘故原由的结论

      1、从化学因素上来讲,开裂处和未开裂处的宏观因素并无显著差别,开裂样品的杂质含量稍高。

      2、通过金相组织剖析,开裂样的金相组织与正常样品的金相组织相比,晶粒巨细不均较为显着。

      3、开裂样品的剖析效果显示,合金中保存金属Co的富集,且富集区中保存较多的Ca、Al、Ba、O、Si、Fe等杂质元素。

      4、通过扫描电镜和能谱剖析手段对铸造开裂的铸锭举行追溯剖析,发明铸态组织中保存Ca、Ba、O等氧化物夹杂点,并且铸态合金中保存较多的共晶组织。

      5、由于杂质含量偏高,保存氧化物夹杂,导致基体质料的塑性变差,在铸造应力的作用下,夹杂物将成为质料对抗变形的薄弱点,极易爆发应力集中并形成裂纹源。因此,为了避免铸造裂纹的爆发,熔铸历程中要严酷控制冶金质量,降低镌汰和消除夹杂物,尽可能改善坯料因素、组织的匀称性,阻止泛起共晶组织。另外铸锭接纳高温匀称化处置惩罚,能够在一定水平上改善组织不匀称性,提高质料的塑性

热门标签:铍铜合金 铍铜
网站地图
友情链接:九游会  尊龙凯时  顶盛体育  918博天堂  利来囯际  海洋之神  尊龙凯时  凯发k8国际  永乐国际  尊龙凯时人生就是搏
